Witajcie w praktycznym poradniku, który krok po kroku przeprowadzi Was przez proces bezpiecznego demontażu kontrolera Xbox Series X. Niezależnie od tego, czy chcecie samodzielnie wyczyścić pada, naprawić irytujący "dryfujący analog", czy też dokonać modyfikacji, ten przewodnik pomoże Wam zaoszczędzić czas i pieniądze, unikając kosztów serwisu.
Bezpieczny demontaż kontrolera Xbox Series X kluczowe kroki i ostrzeżenia
- Samodzielne otwarcie kontrolera Xbox Series X zawsze wiąże się z utratą gwarancji producenta.
- Do demontażu niezbędne są śrubokręt Torx T8 Security oraz plastikowe narzędzie do podważania.
- Najczęstsze problemy wymagające otwarcia pada to dryfujący analog, lepkie przyciski oraz pęknięte bumpery.
- Zachowaj ostrożność, aby nie uszkodzić delikatnych zatrzasków obudowy ani wewnętrznych taśm i silniczków wibracyjnych.
- Pamiętaj o prawidłowej kolejności demontażu: najpierw osłony boczne, potem 5 śrub Torx T8, a na końcu ostrożne rozdzielenie obudowy.
Czy samodzielna rozbiórka pada unieważni gwarancję?
Zanim w ogóle pomyślicie o chwyceniu za narzędzia, muszę to jasno powiedzieć: każde samodzielne otwarcie kontrolera Xbox Series X skutkuje natychmiastową i bezpowrotną utratą gwarancji producenta. To kluczowa informacja, którą musicie wziąć pod uwagę. Jeśli Wasz pad jest jeszcze na gwarancji i problem nie jest pilny, warto rozważyć skorzystanie z oficjalnego serwisu. Jeśli jednak gwarancja już minęła lub czujecie się pewnie w majsterkowaniu, śmiało idźcie dalej.
Jakich narzędzi będziesz absolutnie potrzebować?
Aby demontaż przebiegł sprawnie i bez uszkodzeń, potrzebne będą specyficzne narzędzia. Nie próbujcie używać improwizowanych zamienników, bo to prosta droga do zniszczenia delikatnych elementów.
- Śrubokręt Torx T8 Security (z otworem): To absolutna podstawa. Standardowy Torx T8 nie zadziała, ponieważ śruby w kontrolerze Xbox Series X mają bolec zabezpieczający w środku. Upewnijcie się, że Wasz śrubokręt ma odpowiedni otwór.
- Plastikowe narzędzie do podważania (spudger) lub stara karta kredytowa: Niezbędne do bezpiecznego otwierania zatrzasków obudowy. Plastik minimalizuje ryzyko zarysowania czy uszkodzenia obudowy, w przeciwieństwie do metalowych narzędzi.
- Pęseta: Bardzo przydatna przy manipulowaniu małymi śrubkami, taśmami i delikatnymi złączami.
- Mały pojemnik na śruby (opcjonalnie, ale bardzo zalecane): Pomoże Wam uporządkować i nie zgubić drobnych elementów.
- Sprężone powietrze (opcjonalnie): Idealne do wstępnego czyszczenia z kurzu po otwarciu.
Przygotuj swoje stanowisko pracy, aby niczego nie zgubić
Zanim zaczniecie, upewnijcie się, że macie odpowiednie miejsce do pracy. Powinno być ono czyste, dobrze oświetlone i uporządkowane. Rozłożenie wszystkich elementów na czystej, płaskiej powierzchni, najlepiej na jasnej podkładce, ułatwi Wam identyfikację drobnych części. Jak już wspomniałem, mały pojemnik na śruby to strzał w dziesiątkę uwierzcie mi, nie chcecie szukać maleńkich śrubek po całym biurku.

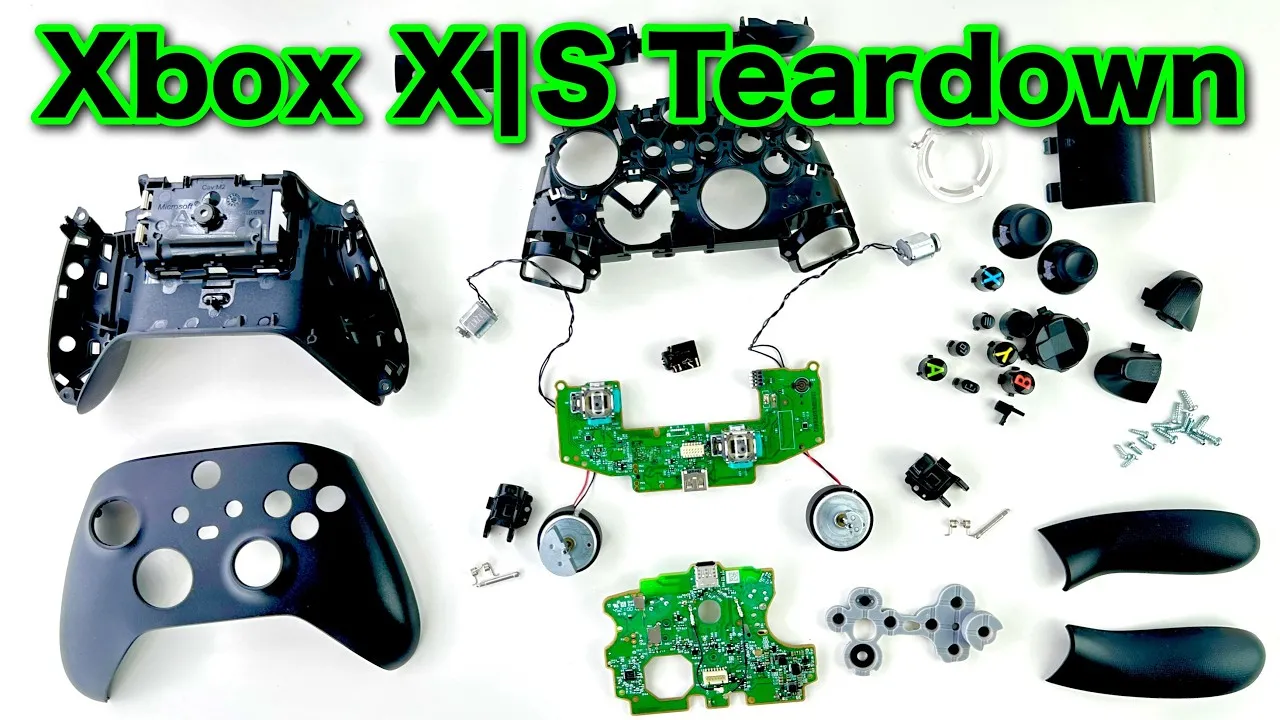

Demontaż krok po kroku: bezpieczna droga do wnętrza kontrolera
Przejdźmy do sedna. Pamiętajcie, że cierpliwość i precyzja to Wasi najlepsi sprzymierzeńcy w tej operacji. Nie spieszcie się i postępujcie zgodnie z instrukcjami.
Krok 1: Zdejmujemy osłony boczne (gripy) bez łamania zatrzasków
Zacznijcie od wyjęcia baterii z kontrolera. Następnie, używając plastikowego narzędzia do podważania, ostrożnie podważcie osłony boczne (gripy). Zazwyczaj zaczynam od dolnej części, w miejscu łączenia gripu z główną obudową. Są tam delikatne zatrzaski, więc działajcie z wyczuciem. Usłyszycie charakterystyczne kliknięcia, gdy zatrzaski puszczą. Powtarzajcie to po obu stronach kontrolera. Nie używajcie nadmiernej siły, aby nie połamać plastiku.
Krok 2: Kluczowy moment lokalizacja i odkręcenie 5 śrub Torx T8
Po zdjęciu gripów, Waszym oczom ukaże się pięć śrub Torx T8 Security. Cztery z nich są łatwo widoczne po dwie z każdej strony, w miejscach, gdzie znajdowały się osłony boczne. Piąta śruba jest ukryta pod naklejką z kodem kreskowym w komorze baterii. Musicie delikatnie odkleić lub przebić tę naklejkę, aby się do niej dostać. Użyjcie swojego śrubokręta Torx T8 Security i odkręćcie wszystkie pięć śrub. Odłóżcie je bezpiecznie do przygotowanego pojemnika.
Krok 3: Jak ostrożnie rozdzielić przednią i tylną obudowę?
Po odkręceniu wszystkich śrub, obudowa nadal będzie się trzymać na kilku zatrzaskach. Zacznijcie od górnej części kontrolera, w okolicach przycisków LB/RB i spustów. Użyjcie plastikowego narzędzia, aby delikatnie podważyć i rozdzielić przednią i tylną część obudowy. Działajcie powoli i systematycznie, przesuwając narzędzie wzdłuż szczeliny. Pamiętajcie, że wciąż mogą być tam delikatne połączenia, więc nie rozrywajcie obudowy na siłę. Zwróćcie uwagę na to, że wibracje silniczków są połączone z obudową, więc nie będziecie mogli ich od razu całkowicie rozdzielić.
Krok 4: Odpięcie silników wibracyjnych i demontaż płytki głównej
Po rozdzieleniu obudowy ujrzycie wnętrze kontrolera. To moment, w którym trzeba być szczególnie ostrożnym.
- Odpięcie silników wibracyjnych: Silniki wibracyjne znajdują się w uchwytach kontrolera i są podłączone cienkimi przewodami do płytki głównej. Delikatnie odepnijcie te złącza. Często są to małe wtyczki, które należy pociągnąć prosto do góry lub lekko podważyć pęsetą.
- Odpięcie taśm FPC: W kontrolerze znajdują się również delikatne taśmy FPC (Flexible Printed Circuit), które łączą różne płytki drukowane (np. płytkę z portem USB-C z płytką główną). Ostrożnie otwórzcie zatrzaski złącz i wyciągnijcie taśmy. Uważajcie, aby ich nie zerwać ani nie uszkodzić złącz.
- Wyjęcie płytki głównej: Po odłączeniu wszystkich przewodów i taśm, płytka główna będzie luźna. Możecie ją teraz ostrożnie wyjąć, zwracając uwagę na to, aby nie zahaczyć o żadne inne elementy, takie jak drążki analogowe czy przyciski.
Najczęstsze problemy i ich naprawa: co zrobić po otwarciu pada?
Skoro już macie kontroler otwarty, to idealna okazja, by zająć się najczęstszymi dolegliwościami, które trapią graczy. Oto, co możecie zrobić.

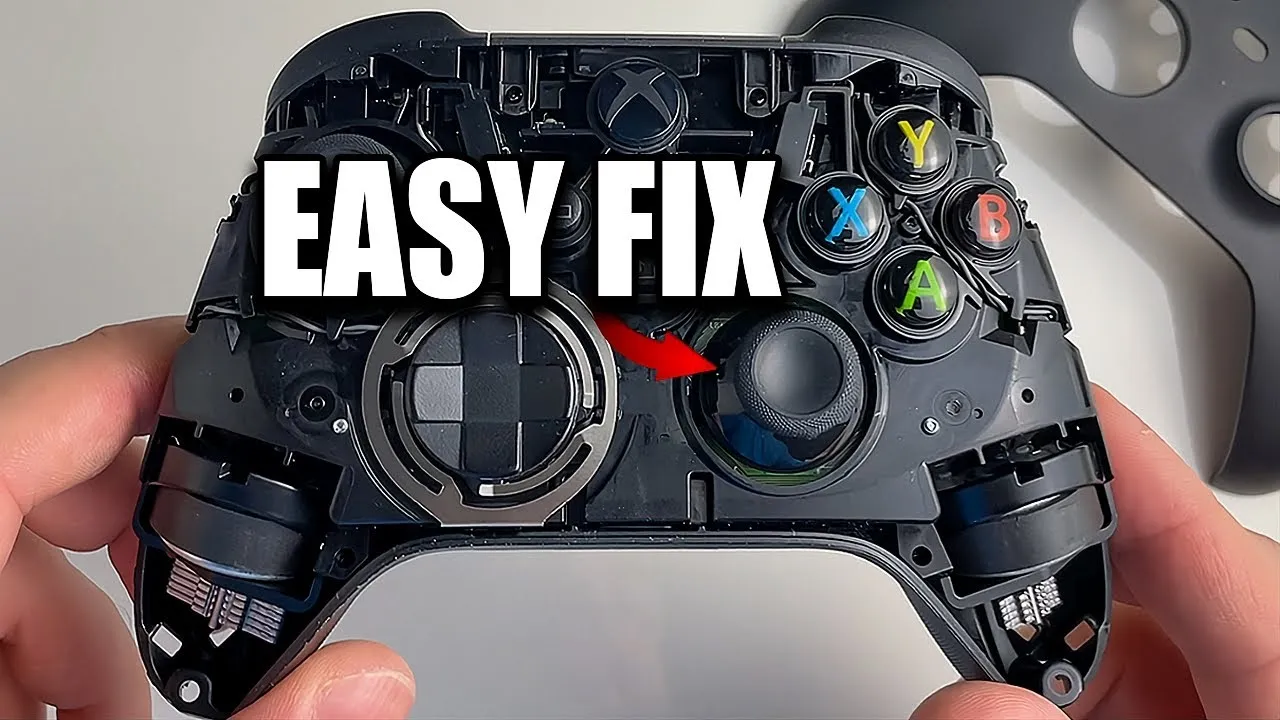

Zmora graczy: jak wyczyścić lub naprawić "dryfujący" analog?
„Stick drift”, czyli dryfujący analog, to prawdziwa plaga. Najczęściej jest spowodowany nagromadzeniem kurzu i brudu w potencjometrach analoga. Po otwarciu kontrolera, zlokalizujcie moduły analogowe. Możecie spróbować delikatnie wyczyścić potencjometry (małe, okrągłe elementy po bokach analoga) alkoholem izopropylowym, używając patyczka higienicznego lub małego pędzelka. Pozwólcie mu wyschnąć. Czasem to wystarcza. Jeśli problem jest poważniejszy, może być konieczna wymiana całego modułu analoga, co niestety często wymaga lutowania. W sieci znajdziecie poradniki, jak to zrobić, ale to już wyższy poziom trudności.
Lepkie lub niereagujące przyciski? Przewodnik po czyszczeniu gumek i styków
Jeśli Wasze przyciski (A, B, X, Y, D-pad) są lepkie lub nie reagują, to prawdopodobnie wina brudu, który dostał się pod gumki przewodzące. Oto jak to naprawić:
- Usuńcie przyciski i gumki: Delikatnie podważcie i wyjmijcie przyciski oraz znajdujące się pod nimi gumki przewodzące.
- Wyczyśćcie przyciski i gumki: Umyjcie przyciski ciepłą wodą z mydłem (lub alkoholem izopropylowym), a gumki przewodzące przetrzyjcie alkoholem izopropylowym. Upewnijcie się, że są całkowicie suche przed ponownym montażem.
- Wyczyśćcie styki na płytce PCB: Na płytce drukowanej (PCB) znajdują się małe, okrągłe styki, które stykają się z gumkami. Przetrzyjcie je delikatnie alkoholem izopropylowym i miękką szmatką, aby usunąć wszelkie zanieczyszczenia.
Kompleksowe odkurzanie: gdzie i jak używać sprężonego powietrza?
Po długim czasie użytkowania w kontrolerze gromadzi się mnóstwo kurzu, włosów i innych zanieczyszczeń. Po demontażu to idealny moment na gruntowne czyszczenie. Użyjcie sprężonego powietrza, aby wydmuchać kurz ze wszystkich zakamarków, szczelin, otworów wentylacyjnych i spod komponentów. Pamiętajcie, aby trzymać puszkę pionowo, aby uniknąć wydostania się płynnego gazu, który mógłby uszkodzić elektronikę. Krótkie, kontrolowane strumienie powietrza są najlepsze.
Pęknięty bumper (LB/RB)? Zobacz, jak go wymienić
Problemy z przyciskami bumper (LB/RB) są dość powszechne i często wynikają z pęknięcia małych plastikowych elementów mechanizmu. Niestety, w większości przypadków nie da się naprawić samego pęknięcia. Wymiana zazwyczaj polega na zastąpieniu całego elementu bumpera, który jest dostępny jako część zamienna w sklepach z elektroniką. Proces wymiany jest stosunkowo prosty po zdjęciu płytki głównej, wystarczy odpiąć stary bumper i zamontować nowy, upewniając się, że wszystkie zaczepy pasują.
Składanie kontrolera Xbox Series X: operacja odwrotna
Po dokonaniu wszelkich napraw i czyszczenia, czas na złożenie kontrolera. To równie ważny etap, co demontaż, i wymaga takiej samej precyzji.
Na co uważać przy ponownym podpinaniu taśm i przewodów?
Przy ponownym podłączaniu silników wibracyjnych i delikatnych taśm FPC, upewnijcie się, że są one prawidłowo osadzone w złączach i zatrzaśnięte. Sprawdźcie dwukrotnie, czy żadne przewody nie są przyciśnięte lub nie leżą w miejscu, gdzie mogłyby zostać uszkodzone podczas zamykania obudowy. To bardzo ważne, aby uniknąć zwarć lub niedziałających funkcji po złożeniu.
Prawidłowa kolejność składania obudowy, by wszystko pasowało idealnie
Składanie kontrolera odbywa się w odwrotnej kolejności do demontażu:
- Płytka główna i komponenty: Upewnijcie się, że płytka główna jest prawidłowo osadzona, a wszystkie przyciski, gumki przewodzące i drążki analogowe są na swoich miejscach. Podłączcie silniki wibracyjne i taśmy FPC.
- Zamykanie obudowy: Ostrożnie dopasujcie przednią i tylną część obudowy. Zacznijcie od górnej części, upewniając się, że wszystkie zatrzaski pasują. Delikatnie dociskajcie obudowę, aż usłyszycie kliknięcia.
- Wkręcanie śrub: Wkręćcie pięć śrub Torx T8 Security. Nie dokręcajcie ich na siłę, aby nie uszkodzić gwintów.
- Zakładanie osłon bocznych (gripów): Na koniec, dopasujcie i zatrzaśnijcie osłony boczne.
Przeczytaj również: Jak przyspieszyć gry na Androidzie? Zwiększ FPS i graj płynnie!
Test końcowy: sprawdź, czy wszystkie funkcje działają po montażu
Po złożeniu kontrolera i włożeniu baterii, nadszedł czas na test. Podłączcie pad do konsoli lub komputera i sprawdźcie działanie wszystkich przycisków, spustów, drążków analogowych oraz funkcji wibracji. Upewnijcie się, że każdy element reaguje prawidłowo i nie ma żadnych niepożądanych efektów, takich jak dryfujący analog czy zacinające się przyciski. Jeśli wszystko działa jak należy, gratuluję właśnie samodzielnie naprawiliście lub wyczyściliście swój kontroler!
